NVMe 协议学习笔记

晨茗2024-01-262026-06-08

一、Linux NVMe 驱动中的限流：

为了防止 SQ 和 CQ 队列溢出，驱动中基于 tag 实现了一套 IO 限流策略：

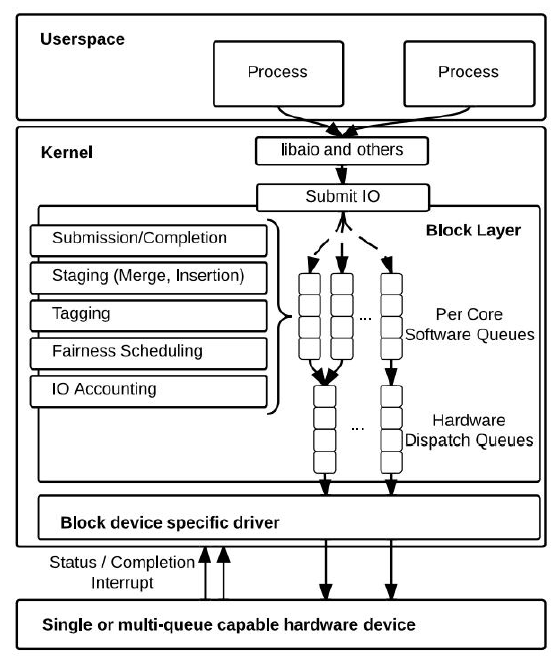

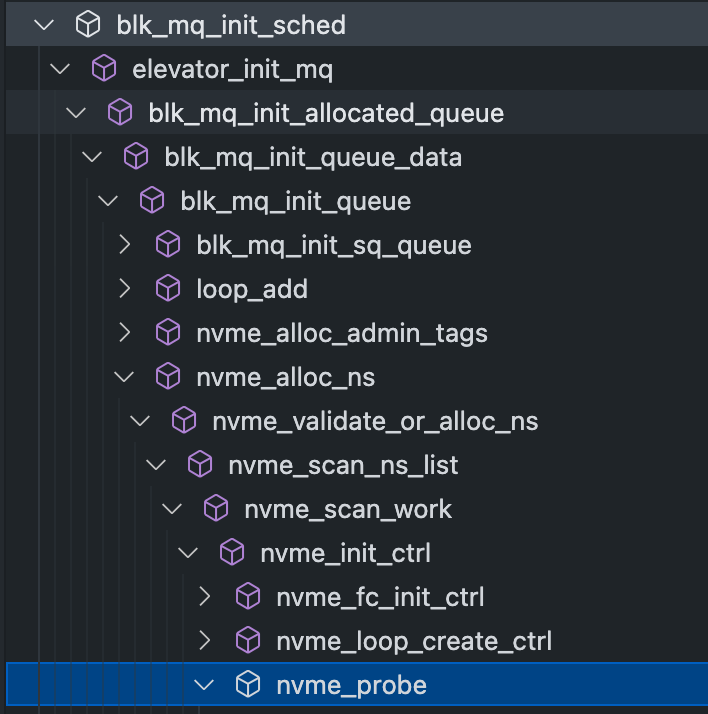

NVMe 驱动在初始化时会调用 blk_mq_init_queue 创建用于容纳 request 的 queue，对于每个 queue Linux 驱动中可以为其指定一种用于调度 request 的 elevator 算法（通常包括 kyber、mq-deadline 以及 bfq），算法是通过 blk_mq_init_sched 初始化的，其中指定了 queue 中的 nr_requests 用于限制可容纳的最大请求。
![](/images/nvme-协议学习笔记/Untitled 1.png)
此后其会根据 nr_requests 值去创建一系列 blk_mq_tags 以及 request用于后续发送消息。

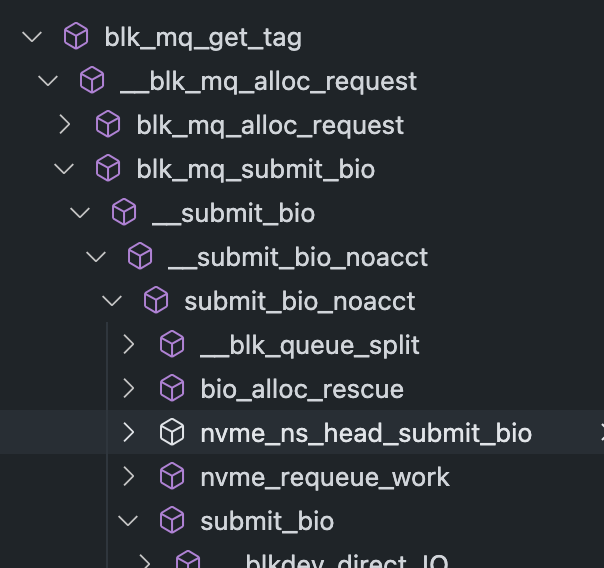

在 Linux Block 层创建新的 request 时会通过 blk_mq_get_tag 来判断软件队列 tag 是否有剩余，如果有剩余则下发 IO 到软件缓冲队列中，如果无剩余则循环 sleep 等待。
![](/images/nvme-协议学习笔记/Untitled 2.png)

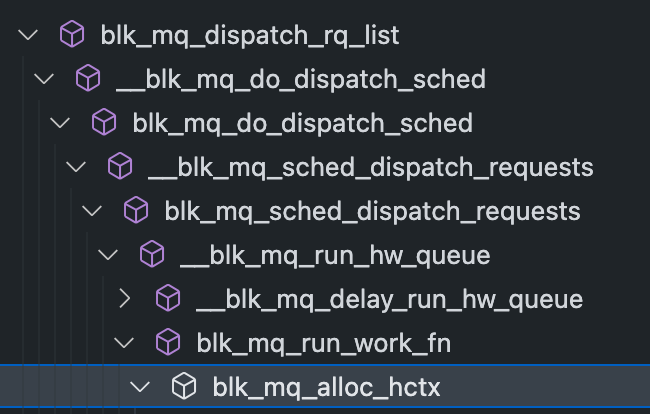

另外初始化完成后，调度算法会定期的去处理软件缓冲队列，将其中的 request 派发到对应的硬件队列中，具体是通过 blk_mq_dispatch_rq_list 进行派发的，此处通过 __blk_mq_get_driver_tag 判断硬件队列 tag 是否有剩余来进行限流。
![](/images/nvme-协议学习笔记/Untitled 3.png)
如果通过了限流，其就会调用 queue_rq 将其放入到 nvme 的队列中，并写 sq tail doorbell 通知 NVMe 驱动。

可以参考：

https://docs.kernel.org/block/blk-mq.html

https://blog.csdn.net/hu1610552336/article/details/111464548

https://blog.csdn.net/zhuzongpeng/article/details/127604503?ops_request_misc=%7B%22request%5Fid%22%3A%22170366806016800188527427%22%2C%22scm%22%3A%2220140713.130102334.pc%5Fblog.%22%7D&request_id=170366806016800188527427&biz_id=0

二、NVMe 中的 SQ 和 CQ：

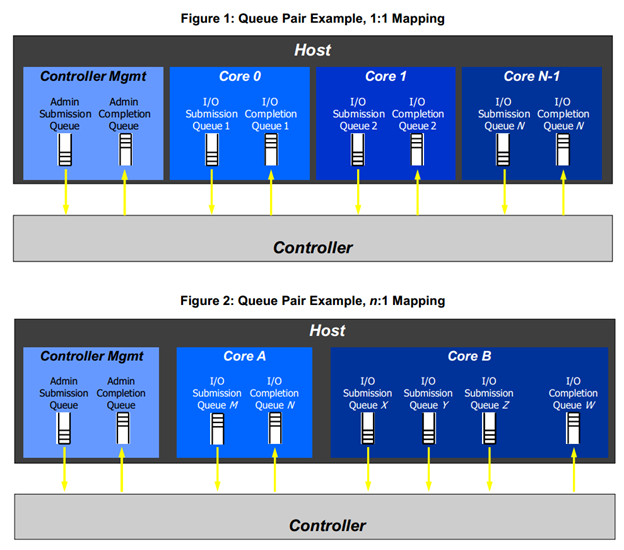

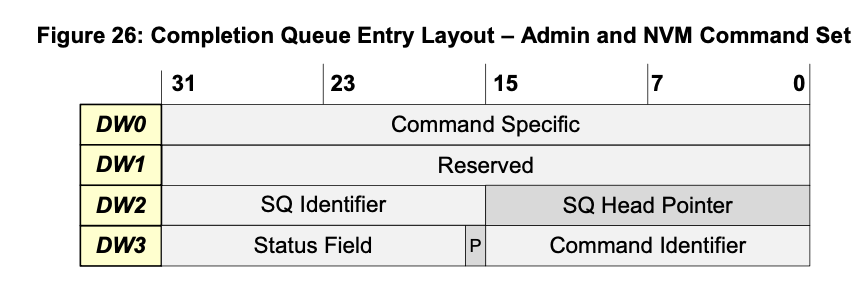

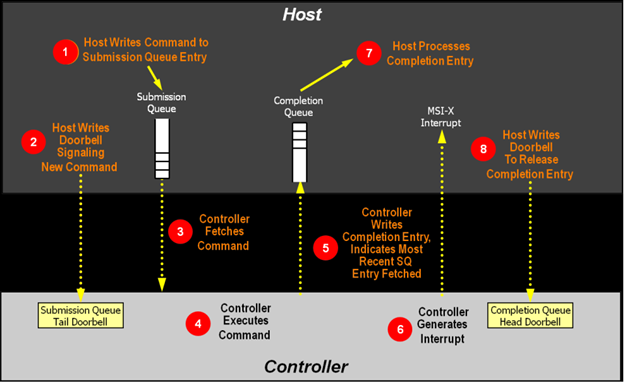

他们队列是初始化在主机内存中的，因此控制器是只写的，而他们的寄存器则是初始化在控制器中的，因此主机是只读的。于是需要特殊的通信逻辑，对于 SQ 来讲，主机通过写 SQTD 寄存器来告知控制器有新的 SQE，但它不能读取 SQHD，因此 Head 是通过控制器写的每一个 CQE 中的 SQHP 字段来上报的。而对于 CQ 来讲，主机可以通过写 CQHD 来告知控制器消费到了哪里，而 Tail 则是由控制器发送 CQE 时的 Phase 字段来确定的，CQ 第一轮会被写 1，第二轮就被写 0，循环往复，主机通过检查 CQE 的 Phase 字段是否被翻转就可以知道 Tail 的位置了。

![](/images/nvme-协议学习笔记/Untitled 4.png)

http://www.ssdfans.com/?p=8139

三、虚拟机重启时 NVMe 的逻辑：

流程：

Linux 驱动下令删除所有的 IO Queue。
Linux 驱动更新 cc.shn 通知驱动 shutdown，SPDK 关闭所有剩余的 io queue，并调用 disable_ctrlr。
Qemu 通过 vfio_user 下发 VFIO_USER_DEVICE_RESET 指令，SPDK 调用vnvmf_ctrlr_reset ，清理 SDBL ，注意根据代码注释这里可能缺少一些逻辑。
分配一系列用于 dma 的内存。
Qemu 再次下发VFIO_USER_DEVICE_RESET 指令。
Qemu 清理 cc 寄存器，获取vs、cap寄存器，设置 aqa acq asq 等，并触发 SPDK 调用 enable_ctrlr。
Qemu 创建 Admin Queue 和一个 IO Queue，之后销毁。
Linux 进入启动阶段，驱动开始读取寄存器，获取 vs、cap。驱动清空 cc 寄存器，设置 aqa acq asq 等寄存器。
更新 cc 寄存器，SPDK 调用 enable_ctrlr。
