一、什么是 SmartNIC
1. 传统网卡
传统网卡仅实现数据链路层和物理层的功能，而端系统CPU负责处理网络协议栈中更高层的逻辑。CPU按照网络协议栈中传输层、路由层的逻辑，负责数据包的封装和解封；网卡则负责更底层的数据链路层帧的封装和解封，以及物理层电气信号的相应处理。

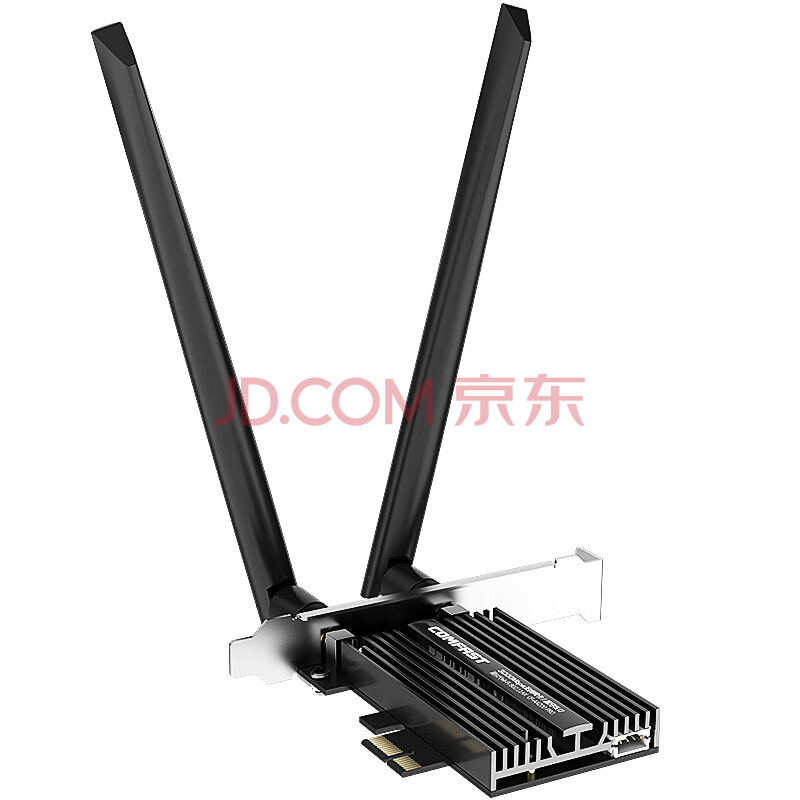

比如 Intel AX200 无线网卡
- 附带了 Wifi 天线
- 使用 PCIE 3.0 × 4 接口
- 单口最高支持 100GbE
- 使用 PCIE 4.0 × 16 接口
2. 网络处理带来的挑战
近年来公有云中虚拟化技术的发展以及SDN技术的兴起，对端系统协议栈提出了更高的要求，而传统的高性能网卡已经难以满足这些要求，可主要分为以下两个方面：
a. 性能
比如一个10 Gbps 网络接口，如果按照 MTU=1500 Byte 来算，大概需要 89 万 PPS( Packet Per Second) ，而在一个 8 核服务器上处理上限大约是 100 万 PPS。而且在现实网络环境中，包的平均大小会远小于 MTU，比如每个包 64 字节，这就需要 2000 万PPS。
而且近期存储的网络化，以前HDD的性能瓶颈是磁盘的物理转速上限，SSD没有这个限制，SSD拉高了存储带宽，因此数据中心通过网络共享存储资源这个需求，例如NVMe-oF，迅速把网络接口速率拉高。从1Gbps的网卡到10Gbps的网卡，业界走了近10年，但是25Gbps，似乎3年就成大趋势了，甚至100Gbps已经开始了应用。
b. 可编程性
- 随着 VxLAN 等 Overlay 协议以及 Open vSwitch 等虚拟交换机技术的引入，使得基于服务器的网络数据平面的复杂性急剧增加。
- 传统网卡固定功能的流量处理功能无法适应 SDN 相关技术带来的技术的快速迭代。
3. SmartNIC
总体来说，引入 SmartNIC 的目的在于业务卸载（offload），具体来说有以下几点：
- 将虚拟交换机功能完全从服务器 CPU 转移到网卡，释放昂贵的服务器 CPU 的计算能力以返回给应用程序。
- 实现基于服务器的复杂网络数据平面功能，例如多匹配操作处理、计量整形、流统计等。
- 通过更新的固件负载或客户编程来支持可替代的数据平面，对执行的功能几乎没有预先设定限制。
- 与现有的开源生态系统无缝协作，以最大程度地提高软件功能的速度和影响力。
二、SmartNIC 的分类
1. 按设计方式
a. ASIC
ASIC 在批量生产时因工艺简单所以价格会比较便宜，同时其比较容易上手使用，但功能受限于最初的设计。
b. FPGA
FPGA 的功能是高度可编程的，但其编程难度较大，且生产的价格昂贵。
c. Soc Based
性价比适中，可以使用高级编程语言进行功能开发。
2. 按应用场景
a. 网络加速（适合使用 ASIC、FPGA）
- 基础网络处理
- Overlay 协议处理（VxLAN、GRE）
- 加解密（IPSec、TLS）
b. 网络功能（适合 SOC）
- 虚拟交换机（OVS）
- 可编程的数据平面
- 提供虚拟化出来的服务（超算中心）
三、现有产品
1. Azure
2015年底开始实施了 AccelNet 计划，使用自研的 Azure SmartNIC 将主机网络卸载到硬件上。
其在NSDI 2018上发表了一篇名为“Azure accelerated networking: SmartNICs in the public cloud”的论文，里面介绍了他们最终选了 FPGA (Intel Stratix V D5)，部署 SmartNIC 的主要目的在于加速网络的处理以及支持未来 SDN 方面的更多应用[^3]，目前已经部署在了超过100万台主机上。
2. Intel
N3000
- Intel Arria 10 GT FPGA，处理速度 25.78 Gbps
- 9 GB 内存
- PCIE 3.0 × 16
- Intel XL710 NIC，2 × 25 GbE
- 主要用于网络加速，基于 NFV 实现一些网络功能的卸载，比如 vFirwall、SRv6、OvS
N5010
- 和 Silicom 公司合作
- Intel Stratix 10 DX210 FPGA
- PCIE 4.0 × 16
- Intel E810-CAM1 NIC，4 × 100 GbE
- 不光支持 NFV，还卸载了一些加解密功能，如 IPSec、TLS
C5020X
- 和 Inventec 公司合作
- 结合 FPGA (Stratix 10 DX) 和 至强 x86 SoC
- 内存：4G for FPGA，16G for SoC
- PCIE 3.0 × 8
- 2 * 25 GbE
- 除去上述功能外，能安装操作系统，带来更好的可扩展性
3. Nvidia
ConnectX-6 Dx
- 子公司 Mellanox 研发
- ASIC
- PCIE 4.0 × 16
- 2 * 200 Gb/s
- 支持加解密，通过 ASAP 框架支持一些 NFV 功能和 OvS 的包处理
- 针对 RDMA 进行了优化，支持RoCE、NVMe-oF
BlueField DPU
- 8 × A72 + ConnectX-6 Dx
- PCIE 4.0 × 16
- 2 * 200 Gb/s
- 能运行独立的操作系统
- 使用 DOCA 进行功能开发，类似 GPU 的 CUDA
- 愿景是使用 DPU 接管网络、安全、存储、设备管理
- 主要场景：
- 云游戏：将网络优化与上层服务完全解耦，无论上层是 Win、Linux、x86、Arm 都可以兼容
- 云原生超算：因为云往往意味着虚拟化，而这往往意味着 10% 以上的性能损失，这与超算的目的是相违背的。因此可以使用 DPU 去进行虚拟化、安全管理、隔离控制。甚至在未来可以将DPU、CPU、GPU 当作一个分布式系统，而 DPU 便可以作为其中的核心，CPU 和 GPU 只是适合不同计算任务的加速器[^8]。目前英伟达在收购 ARM 后，几乎是唯一可以实现这个想法的公司。同时在今年的 GTC 上，DPU 已经作为单独一个模块来讲，可以看出其重要程度。
